Güneş Enerjili Montaj Sistemi

As Güneş enerjisi sistemlerinin temel desteği olan Güneş Enerjisi Montaj Sistemi, PV modüllerini sabitler, optimum ışık emilimi için açıları ayarlar ve tüm yaşam döngüsü boyunca koruma sağlar. Takip, esnek ve sabit türleri kapsayan güçlü arazi uyarlanabilirliği, yüksek stabilite ve hava koşullarına dayanıklılığı birleştirir. Dağlar, çöller, sular vb. için uygundur, enerji üretimini %25'e kadar artırır ve IEC 62714 ile uyumlu olarak ≥25 yıl kullanım ömrüne sahiptir.

Belge No.: SMS-2025-V1.0

Sürüm Durumu: Güncel ve Geçerli

Uygulama Kapsamı: PV Enerji Santrali Tedarik, Teknik İletişim, Proje Teklifi

Temel Ürün Serisi

Modüler tasarım sayesinde ürün matrisi tüm senaryolara uyar. Temel parametreler aşağıdaki gibidir:

1. Takip Montaj Sistemi

Aktif güneş takibi, sabit sistemlere göre %15-%25 daha yüksek ışık kullanımıyla modül açılarını gerçek zamanlı olarak ayarlar; açık araziye sahip büyük PV tesisleri için idealdir.

Ürün Modeli	Temel Özellikler	Takip Doğruluğu	Uygulanabilir Arazi	Aşırı Hava Koşullarına Karşı Koruma
ESEEK-Sabit	Patentli rüzgar/kar direnci, çift mekanizmalı	±0,3°	Sade, Gobi	Seviye 12 rüzgar, 50cm kar yükü
ESEEK-İkizler	Akıllı bağlantı, eğim adaptasyonu	±0,5°	Hafif eğim (≤30°), engebeli	Seviye 11 rüzgar, 40cm kar yükü
ESEEK-Yolgezer	15 m açıklık, %60 daha az kazıklı temel	±0,3°	Büyük düzlük, gelgit düzlüğü	Seviye 12 rüzgar, 30cm kar yükü
ESEEK-Tırmanıcı	Araziye uyarlanabilir, hafriyat gerektirmez	±0,5°	Dağ (≤45°), vadi	Seviye 11 rüzgar, 60cm kar yükü

2. Esnek Montaj Sistemi

Tamamlayıcı projelere uygun, yüksek mukavemetli çelik kablo yapısı arazi sınırlarını aşar. Arazi kullanım oranı yüzde 30'un üzerinde artıyor.

Ürün Modeli	Temel Özellikler	Açıklık Aralığı	Korozyon Direnci	Tipik Uygulamalar
Honsine-2Kablo	Hafif, ≥200㎡ kapsama alanı	10-25m	Galvanizli (≥65μm)	Dağ, gölet, balıkçılık-güneş
Honsine-3Kablo	Üçgen yapı, %40 daha iyi rüzgar direnci	15-30m	Zn-Al-Mg (≥80μm)	Çöl, kıyı tuzu püskürtme alanı

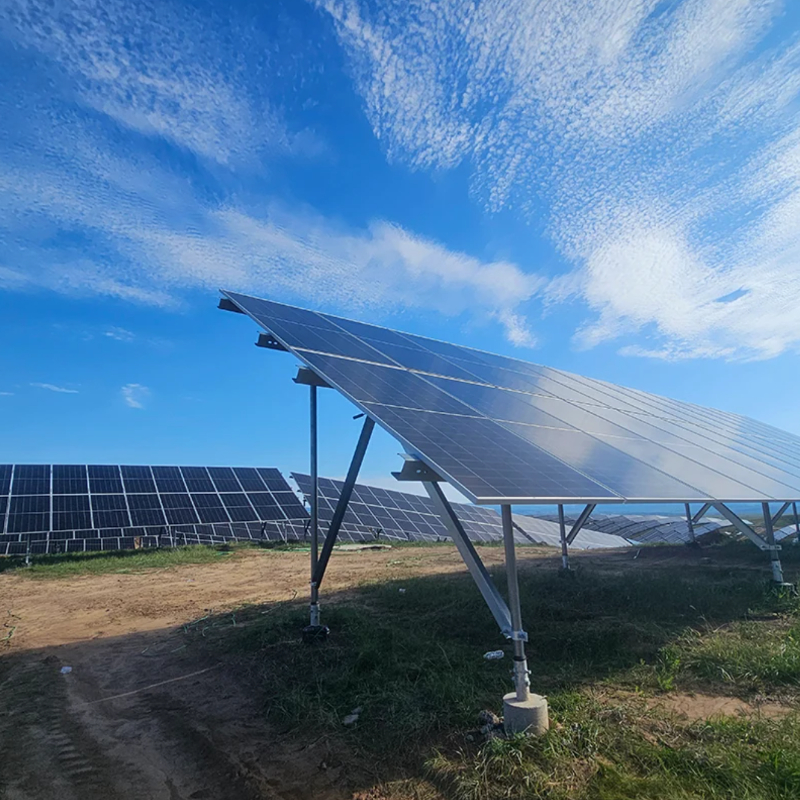

3. Sabit Montaj Sistemi

Olgun boru kulesi tasarımı, dengeli stabilite ve maliyet. Kurulum verimliliği, dağıtılmış projelere uygun, geleneksel braketlerden %20 daha yüksektir.

Ürün Tipi	Kurulum Açısı	Yük Taşıyıcı	Temel Avantajlar	Uygulanabilir Senaryolar
Tek Sütunlu Sabit	20°-45° (özel)	≤60kg/modül	Hızlı kurulum, %30 daha kısa inşaat	Çatı dağıtılmış, küçük toprak tesisi
Çift Sütunlu Sabit	20°-60° (özel)	≤120kg/modül	Güçlü yük taşıyan, kararlı	Büyük toprak bitkisi, kar eğilimli alan

Temel Teknik Özellikler

1. Temel Malzeme ve Korozyona Karşı Koruma Performansı

Ana Yapı: Q235/Q355 çelik, akma dayanımı ≥235MPa

Korozyon Koruması: Sıcak daldırma galvanizleme (≥65μm); Zn-Al-Mg (sert alanlar için ≥80μm), tuz püskürtme ömrü ≥5000 saat

Konektörler: Gevşemeyi önleyen somunlara sahip 304 paslanmaz çelik cıvatalar

2. Mekanik Performans Göstergeleri

Performans Öğesi	Takip Sistemi	Esnek Sistem	Sabit Sistem
Boyuna Rulman	≥1,0KN	≥0,8KN	≥0,6KN
Enine Rulman	≥8,7KN	≥7,5KN	≥6,0KN
Dikey Rulman	≥8,5KN	≥7,0KN	≥5,5KN
Rüzgar Direnci	≤Seviye 12	≤Seviye 11	≤Seviye 12
Kar Yükü	≥50kg/㎡	≥40kg/㎡	≥60kg/㎡

3. Kontrol ve Enerji Tüketim Göstergeleri (Yalnızca Takip Sistemi)

Kontrol: Aktif izleme (ışık sensörü + GPS), kötü hava koşullarında bekleme modu

Enerji Tüketimi: Günlük modül güç üretiminin ≤%0,1'i

Koruma: Aşırı akım, limit, kapanma sıfırlama; aşırı hava koşullarında rüzgar koruyucu

Temel Rekabet Avantajları

Tam Senaryo Uyarlanabilirliği: %95'ten fazla PV senaryosunu kapsar, arazi maliyetini %30-%50 azaltır

Verimli Enerji Üretimi: Takip sistemleri yıllık üretimi %15-%25 oranında artırır

Uzun Süreli Güvenlik: ≥25 yıl kullanım ömrü, PV modülü ömrüne uygundur

Uygun Maliyet: Benzerlerine göre %10-%15 daha düşük kapsamlı maliyet

Yeşil Uyumluluk: Kurşun/kadmiyum içermez, REACH/RoHS'ye uygundur, sıfır atık su

Tipik Uygulama Senaryoları ve Durumları

Senaryo	Önerilen Ürün	Temel Değer	Vaka Parçacığı

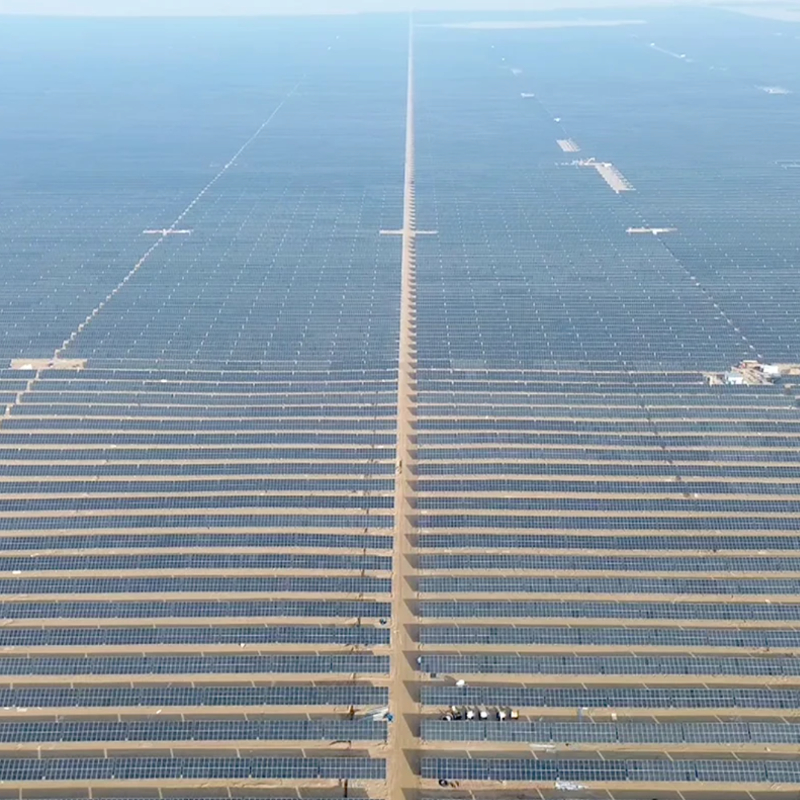

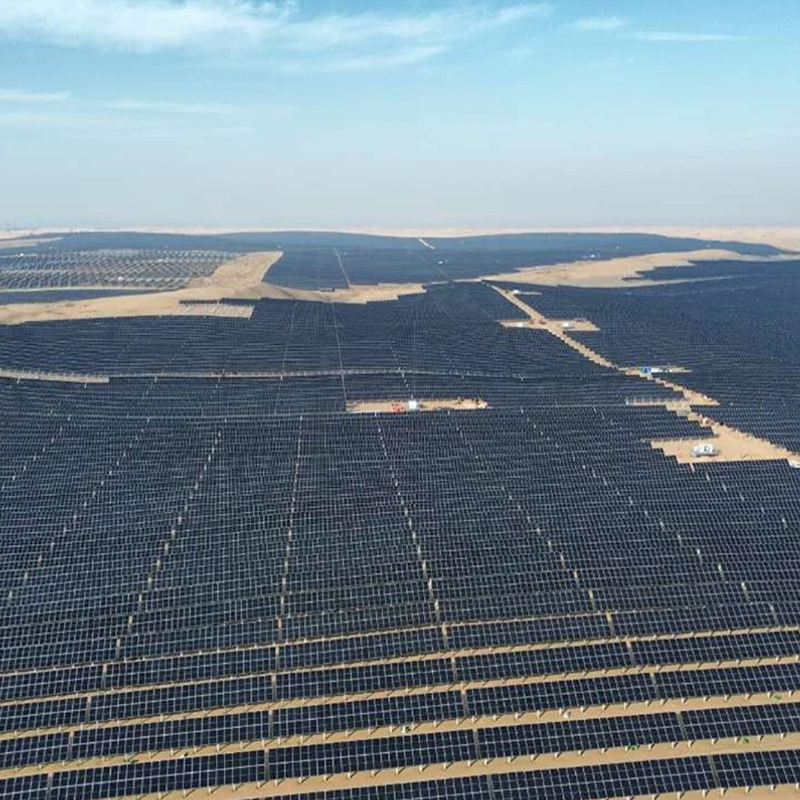

Büyük Düz	ESEEK-Yolgezer	Maliyet tasarrufu, yüksek verimlilik	İç Moğolistan 500 MW, %8 daha fazla üretim

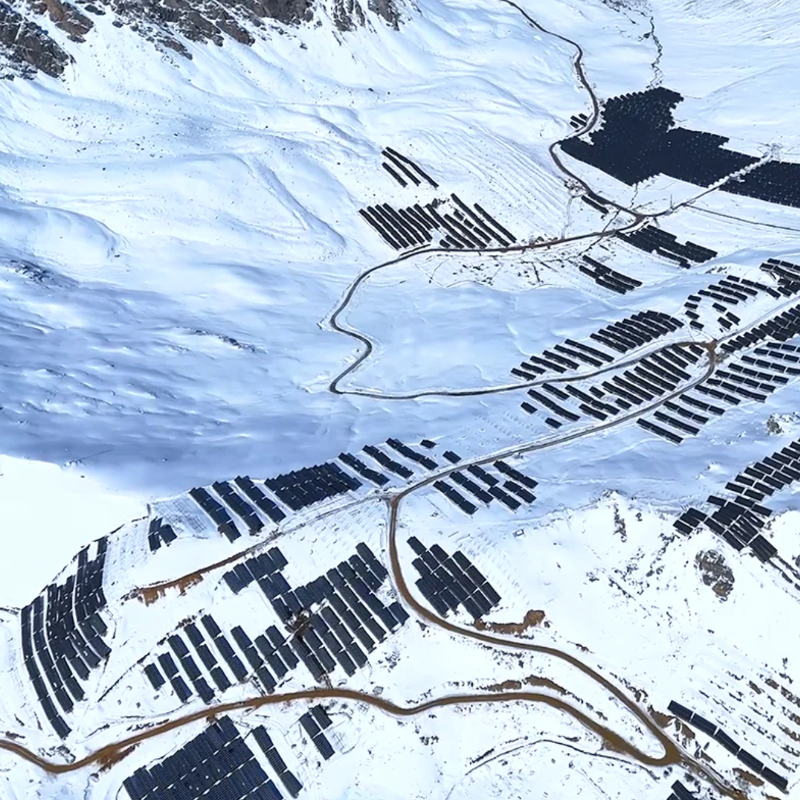

Dağ/Tepelik	ESEEK-Tırmanıcı, Honsine-2Kablo	Araziye uyarlanabilir	Yunnan 200 MW, %40 daha yüksek kullanım
Balıkçılık-Güneş	Honsine-2Kablo	Su alanı çift kullanımlı	Jiangsu 100 MW, %100 su kullanımı
Kıyı Bölgesi	Honsine-3Kablo	Tuz püskürtme direnci	Fujian 50MW, 5 yıllık istikrarlı çalışma
Çatı PV'si	Tek Sütunlu Sabit	Hızlı, çatı dostu	Zhejiang 10 MW, %25 daha kısa inşaat

Kalite Güvencesi ve Hizmet Taahhüdü

1. Kalite Kontrol Sistemi

ISO 9001 sertifikalı. Tam süreç kalite kontrolü; Her partinin IEC 62714'e uygun test raporu vardır.

2. Özelleştirilmiş Hizmetler

Parametre Özelleştirme: Açı, proje/modül bazında boyut

Proses Özelleştirme: Zorlu ortamlar için gelişmiş korozyon koruması

Hizmetin Kişiselleştirilmesi: Yerinde rehberlik, eğitim, bakım

3. Satış Sonrası Hizmet Taahhüdü

10 yıl garanti, ömür boyu yapısal bakım. 24 saat yanıt, 48 saat yerinde; düzenli denetimler istikrarlı çalışmayı sağlar.

Paketleme, Taşıma ve Depolama

Ambalaj: Su geçirmez film + palet, hassas parçalar için tampon

Ulaşım: Yağmur/çarpışmadan kaçının; aşındırıcılarla karıştırılmaz

Depolama: Kuru, havalandırılmış; Paslanmayı önlemek için ≥10 cm yükseltin
